Ss 3 Fabricantes de máquinas de rolamento de chapas de rolamento mecânica de dobra simétrica W11-20×2000

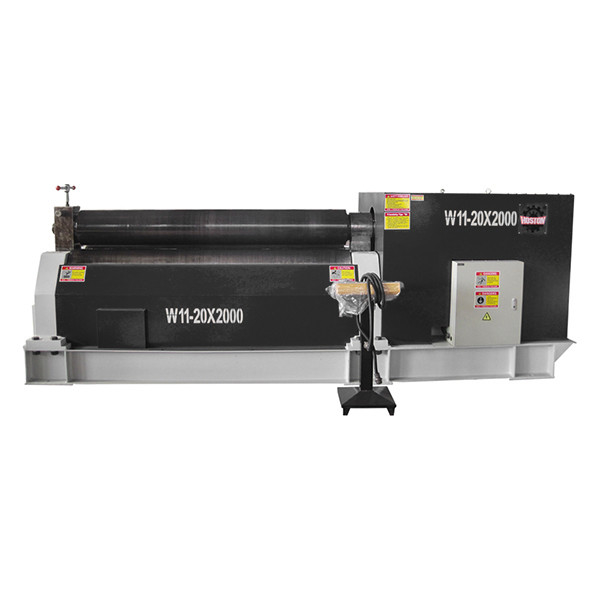

W11 Máquina de rolamento de placas mecânicas simétricas de 3 rolos W11-20×2000

1. O eixo de saída do redutor principal transmite para os dois rolos inferiores através de um grupo de rodas de engrenagem.A direção de condução do rolo é alterada pelo motor principal.
2. O movimento de elevação do rolo superior é realizado pelo motor auxiliar através do redutor auxiliar,que conduz o verme e a roda de verme sob o rolamento de rolamento esquerdo e direito para se mover automaticamente, faz a porca de fio de aço que é fixada na roda de minhoca giratória, e completada pelo movimento para cima e para baixo de parafusos de rolamento de esferas em conformidade.
3. O dispositivo de descarga é utilizado após a conclusão do cilindro redondo.e fazer o rolão superior parar com a barra de tração de equilíbrio na parte inferior do rolão superior. Em seguida, desenhar o eixo de alfinete no assento de rolamento inclinável, virar o assento de rolamento inclinável, em seguida, o produto enrolado pode emergir de uma extremidade do rolo superior.
4. Os principais componentes são: três rolos forjados de aço 45, HRC3545, estrutura de suporte é soldada, processo após a solda, o palete inferior é uma parte soldada.Parafuso de rolamento de esferas e engrenagem de minhoca são 45 peças forjadas de aço.
5. As peças elétricas são adotadas aparelhos famosos, desempenho estável, durável, seguro e confiável, opera convenientemente.

W11 Máquina mecânica de rolamento de placas simétricas de três rolos

Princípio de funcionamento

Estilo de estrutura

A estrutura da máquina é de 3 rolos simétricos. O rolão superior faz o movimento de elevação na posição central dos dois rolos de botão.Dois rolos de botão são rolos de acionamento principal. Eles giram pela malha entre a engrenagem de saída da caixa de engrenagens e o rolo de botão e fornecem o binário para a placa de dobra. É compacto, fácil de operar e manter.
